無線充電發射端 PMIC
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特征
- VIN輸入電壓范圍：4.2V-20V
- PVIN輸入電壓范圍：1V-15V
- 高達 15W 的功率傳輸
- 集成16mΩ Rdson MOSFET的功率全橋
- 集成 5V-100mA LDO
- 集成33KHz~133KHz ±2%精度的可編程頻率時鐘發生器
- 集成用于硅光電二極管信號解調的運算放大器
- 輸入欠壓鎖定
- 過流保護、過溫保護

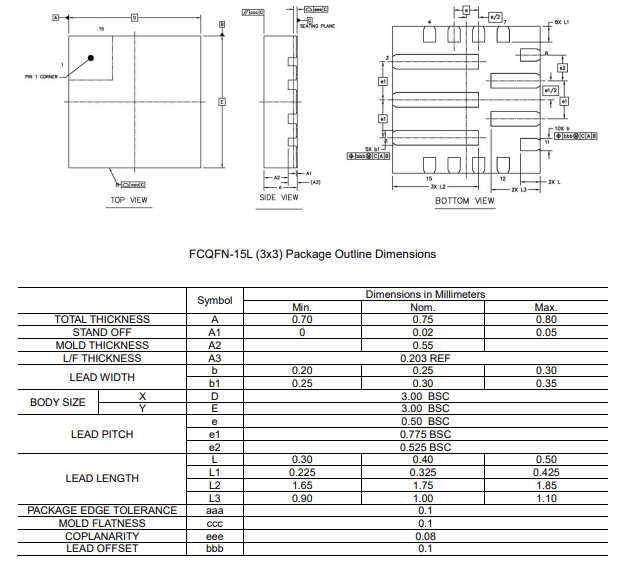

- 3mm*3mm QFN-15L封裝
描述
SCT63141是一款高度集成的電源管理IC，可實現高性能，高效率和高性?xún)r(jià)比的無線功率傳輸，系統符合WPC標準規格并支持高達15W的功率傳輸。
該器件集成了5V LDO, 4 MOSFET 功率全橋、柵極驅動器, 和易于配置傳輸功率的50% duty高精度可編程時鐘信號發生器以及用于硅光電二極管信號解調的運算放大器于單顆芯片中。
專有的柵極驅動方案優化了EMI性能，節省系統成本和簡化設計。內置 5V 低壓差穩壓器 LDO 可為發射器和外部電路供電。 SCT63141具有輸入欠壓鎖定 UVLO、過流保護、短路保護和過溫保護。
SCT63141采用緊湊的 3mm*3mm QFN封裝。
應用
通用無線功率發射器
專有無線發射器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT63141 Datasheet Rev 1.1 | 2024-12-16 |
 下載
|
