DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.2V-60V
- 3A持續輸出電流
- 0.8V±1%反饋參考電壓
- 集成220mΩ高側功率MOSFET
- 低靜態電流：100uA
- 輕載PSM工作模式
- 100ns最小導通時間
- 可調節軟啟動時間
- 便于使用的內部環路補償
- 可調開關頻率100kHz-1.2MHz
- 外部時鐘信號同步
- 可調節的輸入欠壓鎖定閾值及延遲
- 低壓差模式
- 過壓保護和過溫保護

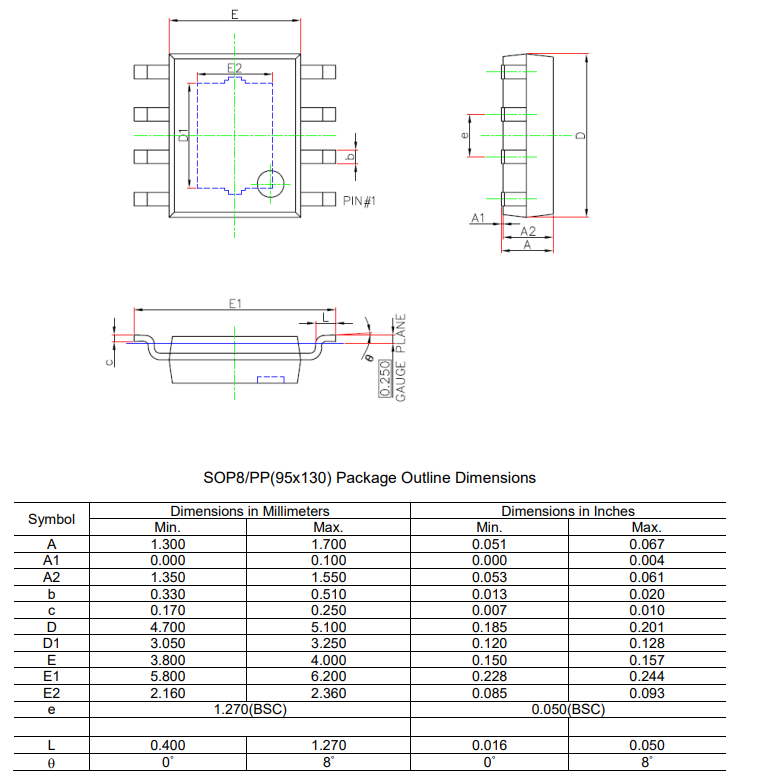

- 采用ESOP-8 封裝
描述：
SCT2632是一款3A降壓轉換器，具有4.2V至60V的寬輸入電壓范圍，集成了220m?高側MOSFET。SCT2632采用峰值電流模式控制，支持PSM工作模式，這有助于轉換器在輕載或待機條件下實現高效率。
SCT2632具有100 kHz至1.2 MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持100kHz至1.2MHz頻率的外部時鐘同步。SCT2632允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
該裝置提供可調的軟啟動時間，以防止啟動期間的浪涌電流。SCT2632具有內部環路補償功能，可簡化環路補償設計。
SCT2632提供逐周期電流限制、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
SCT2632具有100 kHz至1.2 MHz的可調開關頻率，使用外部電阻器，可靈活優化效率或外部組件尺寸。該轉換器支持100kHz至1.2MHz頻率的外部時鐘同步。SCT2632允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為100ns。
該裝置提供可調的軟啟動時間，以防止啟動期間的浪涌電流。SCT2632具有內部環路補償功能，可簡化環路補償設計。
SCT2632提供逐周期電流限制、過溫保護、輸出過壓保護和輸入欠壓保護。該器件采用ESOP-8封裝。
應用：
- 12V、24V、48V工業和電信電源系統
- 工業自動化和電機控制
- 車輛配件
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2632STER-可靠性報告011029 R0.0.pdf | 2024-11-07 |
 登錄下載
|
| SCT2632 Datasheet Rev 1.2 | 2025-03-11 |
下載
|
