DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 具備汽車應用資格
- AEC-Q100合格，結果如下：
-1級設備溫度：-40°C至125°C
環境工作溫度范圍
-設備HBM ESD分類等級H2
-裝置CDM ESD分類等級C3B - 寬輸入范圍：4.5V-60V
- 高達3.5A的連續輸出電流
- 0.8V±1%反饋參考電壓
- 集成80m?高壓側MOSFET
- 低靜態電流為160uA
- 輕負載下的脈沖跳過模式（PSM）
- 最小接通時間130ns
- 4ms內部軟啟動時間
- 可調頻率100KHz至1.2MHz
- 外部時鐘同步
- 可編程輸入電壓欠壓鎖定保護（UVLO）閾值和滯后的精確啟用閾值
- 低壓差模式操作
- 可衍生逆變電壓調節器
- 過壓和過熱保護

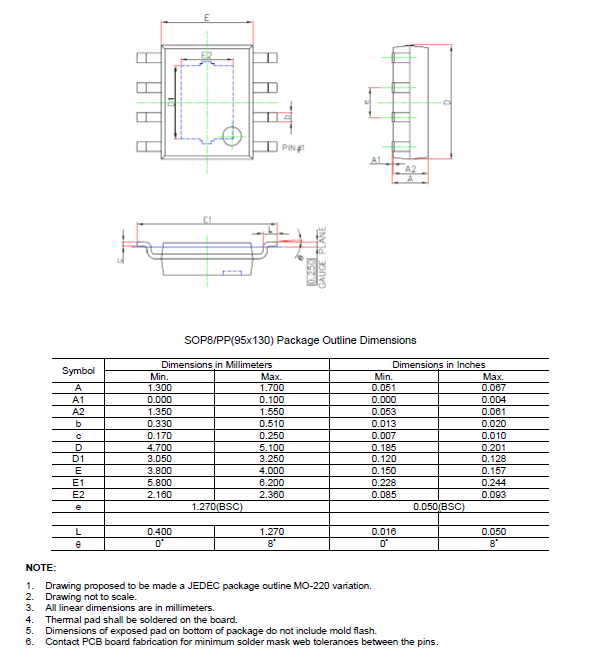

- 提供ESOP-8封裝
描述：

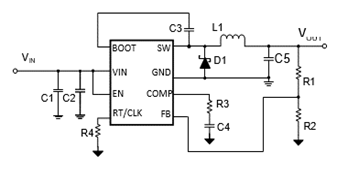

SCT2630AQ是一款3.5A降壓轉換器，具有寬輸入電壓，從4.5V到60V，集成了80m?高壓側MOSFET。SCT2630AQ采用峰值電流模式控制，支持脈沖跳過調制（PSM），以幫助轉換器在輕負載或待機狀態下實現高效率條件。SCT2630AQ具有可編程開關頻率，從100kHz到1.2MHz，帶有外部電阻器，它提供了優化效率或外部組件大小的靈活性。該轉換器支持100kHz至1.2MHz的外部時鐘同步。允許從高輸入電壓到低輸出電壓的功率轉換，高壓側接通時間至少為130nsMOSFET,裝置提供固定4ms軟啟動，防止輸出電壓斜坡啟動時的涌入電流。具有外部環路補償功能，以提供優化環路穩定性或環路的靈活性回應。提供循環限流、熱關機保護、輸出過壓保護和輸入欠壓保護,提供8-pin ESOP-8封裝。
應用：
- 12V、24V、48V工業和電信電源系統
- 工業自動化和電機控制
- 車輛配件
