DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍 2.9V–18V
- SCT2280A 輸出電壓范圍 2V–7V
- SCT2281A 輸出電壓范圍 0.6V–2V
- 8A 持續輸出電流
- 集成高/低位功率 MOSFET（導通電阻 15mΩ/5mΩ）
- 1ms 固定軟啟動時間
- 可選開關頻率：400KHz、800KHz、1.2MHz
- 可選工作模式：PFM、USM、FCCM
- 可選限流閾值：8A、10A、14A
- 逐周期電流限制
- 輸出過壓保護
- 過溫保護
- 封裝形式：QFN-12 (2mm×3mm)
描述：

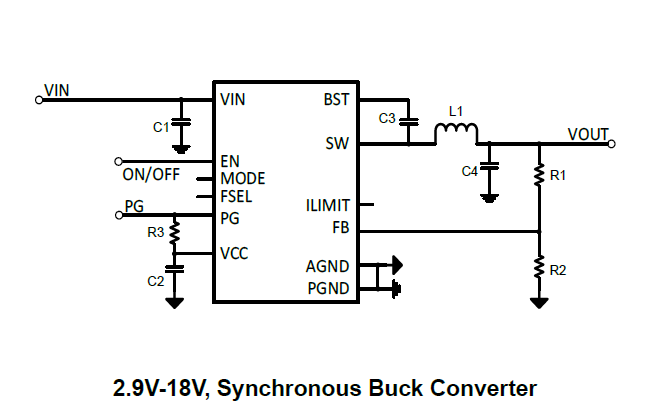

SCT228xA 是一款高效率同步降壓DC-DC轉換器其具備 2.9V-18V輸入電壓范圍 且可調節輸出電壓低至 0.6V。該器件提供節省空間的 2mm×3mm QFN封裝，可供應 8A持續輸出電流。器件全集成了具有 15mΩ/5mΩ導通電阻 的高邊和低邊功率MOSFET，以最小化導通損耗。
SCT228xA采用 恒定導通時間（COT）控制以提供快速瞬態響應和簡易環路穩定。開關時鐘頻率可被選擇為 400kHz、800kHz或1.2MHz，用于優化濾波器尺寸和輸出電壓紋波。器件提供 固定1ms軟啟動 以防止輸出電壓斜坡上升期間的浪涌電流。電源就緒（Power Good）開漏輸出 信號表明輸出電壓處于穩壓范圍內。
工作模式選擇（通過MODE引腳）
• 脈沖頻率調制（PFM）操作模式：實現輕載節能
• 超聲波模式（USM）：在輕載或無負載條件下保持開關頻率高于可聽頻率范圍
• 強制連續導通模式（FCCM）：實現小輸出紋波
完整保護功能
包含過流保護、欠壓保護和熱關斷。
該轉換器需要 最少的外部元件數量，并提供 QFN-12（2mm×3mm）封裝。
應用：
- 高端數字電視
- 機頂盒、XDSL調制解調器、個人視頻錄像機
- 服務器、云計算、存儲
- 電信和網絡、小型蜂窩基站、負載點（POL）
- IPC、工廠自動化、PLC、測試測量
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT228xA DataSheet Rev 0.8 | 2024-12-12 |
 下載
|
