?寬輸入電壓范圍：2.9V-7V
?輸出電壓范圍：0.6V-2V
?連續輸出電流：12A
?集成高壓側 / 低壓側（HS/LS）功率 MOSFET，導通電阻（Rdson）分別為 15mΩ/5mΩ
?固定軟啟動時間：1ms
?可選開關頻率：400kHz、800kHz 和 1.2MHz
?可選工作模式：脈沖頻率調制（PFM）、超聲波模式（USM）和強制連續導通模式（FCCM）
?電流限制：14A
?逐周期電流限制
?輸出過壓保護
?過溫保護
?封裝形式： QFN- 12 (2mmx3mm)

描述

SCT21C0 是一款高效率同步降壓型DCDC轉換器，輸入電壓范圍為 2.9V-7V，輸出電壓可調節至低至 0.6V。該器件采用 2mm×3mm 的小型 QFN 封裝，可提供 12A 的連續輸出電流。器件內部完全集成了高壓側和低壓側功率 MOSFET，導通電阻分別為 15mΩ 和 5mΩ，以最大限度降低導通損耗。
SCT21C0 采用恒定導通時間（COT）控制方式，可實現快速瞬態響應和簡便的環路穩定。開關時鐘頻率可從 400kHz、800kHz 和 1.2MHz 中選擇，以便優化濾波器尺寸和輸出電壓紋波。
該器件具備固定 1ms 的軟啟動功能，可防止輸出電壓斜坡上升啟動期間出現浪涌電流。漏極開路輸出的電源正常（Power Good）信號可指示輸出電壓處于穩定調節范圍內。
SCT21C0 設有模式（MODE）引腳，可選擇以下工作模式：脈沖頻率調制（PFM）模式，以實現輕載節能；超聲波模式（USM），以在輕載或空載條件下保持開關頻率高于可聽頻率范圍；強制連續導通模式（FCCM），以實現較小的輸出紋波。
器件具備全面的保護功能，包括過流保護、欠壓保護和過熱關斷。

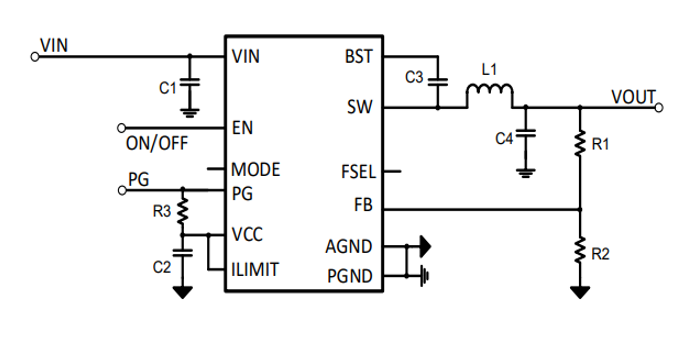

該轉換器所需外部元器件數量極少，采用 QFN- 12 (2mmx3mm) 封裝。

應用領域

?汽車信息娛樂系統
?固態驅動器
?便攜式儀器
?工業電源
?電池供電設備
