DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：4.5V-60V
- 1.5A持續輸出電流
- 0.765V±2.5%反饋參考電壓
- 集成500mΩ高側功率MOSFET
- 低靜態電流：80uA
- 輕載PSM工作模式
- 80ns最小導通時間
- 6ms內部軟啟動時間
- 內部環路補償
- 開關頻率48k0Hz
- 可調節的輸入欠壓鎖定閾值及延遲
- 低壓差模式
- 過壓保護和過溫保護

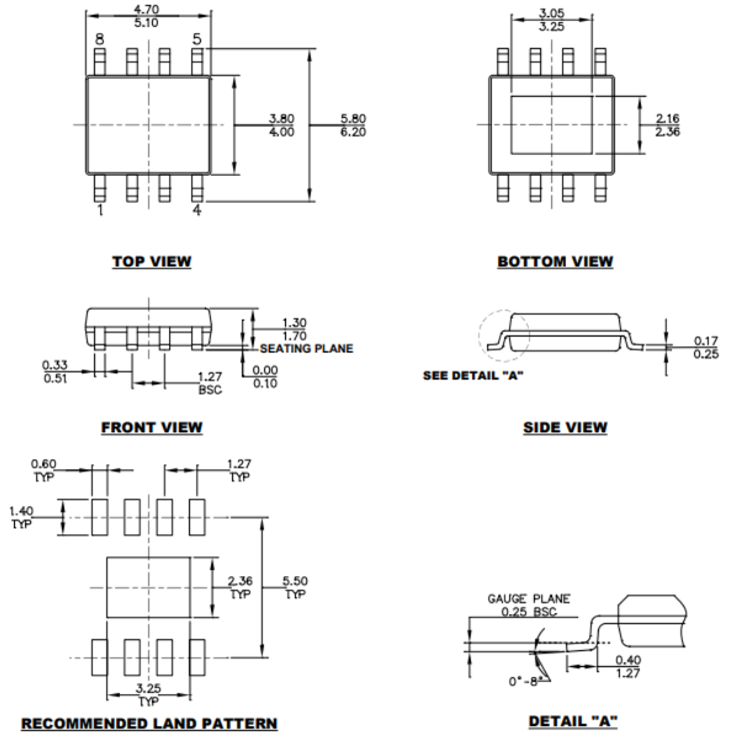

- 采用ESOP-8 封裝
描述：
SCT2617是一款1A降壓轉換器，具有4.5V至60V的寬輸入電壓范圍，集成了500m?高側MOSFET。SCT2617采用峰值電流模式控制，支持80uA低靜態電流的PSM工作模式，有助于轉換器在輕載或待機條件下實現高效率。
SCT2617具有固定的480KHz開關頻率，可最大限度地減小外部元器件的尺寸并降低輸出紋波。SCT2617允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為80ns，并支持從輸入到輸出低電壓差的低壓差工作。
該設備提供固定的6ms軟啟動時間，以防止啟動期間的浪涌電流，并在內部集成補償電路，使該設備能夠與最少的外部器件一起使用。
SCT2617提供逐周期電流限制、過溫保護、輸出過壓保護和輸入欠壓保護。該設備采用ESOP-8L封裝。
SCT2617具有固定的480KHz開關頻率，可最大限度地減小外部元器件的尺寸并降低輸出紋波。SCT2617允許從高輸入電壓到低輸出電壓的功率轉換，高側MOSFET的最小導通時間為80ns，并支持從輸入到輸出低電壓差的低壓差工作。
該設備提供固定的6ms軟啟動時間，以防止啟動期間的浪涌電流，并在內部集成補償電路，使該設備能夠與最少的外部器件一起使用。
SCT2617提供逐周期電流限制、過溫保護、輸出過壓保護和輸入欠壓保護。該設備采用ESOP-8L封裝。
應用：
- 12V、24V、48V工業和電信電源系統
- 工業自動化和電機控制
- 車輛配件
- 便攜式手持儀器
- 便攜式媒體播放器
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT2617 Datasheet Rev 1.1 | 2025-01-21 |
 下載
|
