DC-DC 升壓轉換器
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性:
- 寬輸入電壓范圍：2.7V-12V
- 寬輸出電壓范圍：4.5V-12.6V
- 全集成的 17mΩ 高側 FET 和 14mΩ 低側 FET
- 在Vin=3.3V，Vout=9V/2A時效率高達93%
- 高達 9.5A 的可編程峰值開關電流限
- 典型關斷電流：1uA
- 可調開關頻率：200KHz 至 2.2MHz
- 輕負載下強制PWM 工作模式
- 內部軟啟動和外部補償
- 逐周期過流保護
- 輸出過壓保護
- 過熱保護：160°C

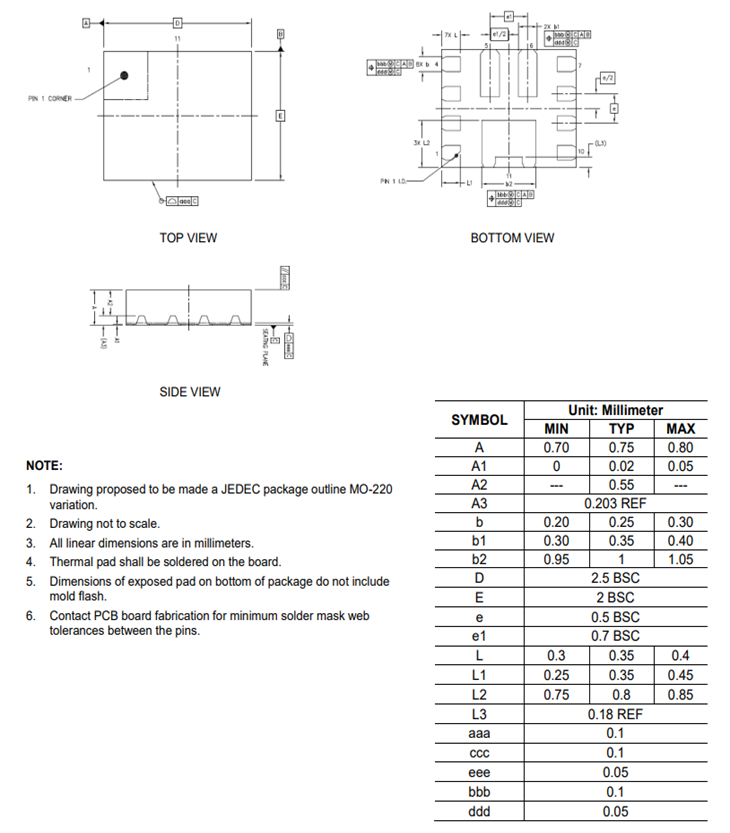

- QFN-11 2mm x 2.5mm 封裝
描述：
SCT1270F是一款高效率，全集成 17mΩ 高側MOSFET和14mΩ低側MOSFET的同步升壓轉換器， 在2.7V 至 12V 輸入電壓范圍，支持單節電池或兩節鋰離子/聚合物電池和高達 9.5A 的峰值開關電流。開關電流限可以通過外部電阻進行調節。SCT1270F具有 7A 連續開關電流能力，并提供高達 12.6V 的輸出電壓。
SCT1270F采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡允許靈活設置環路動態，以實現在不同負載下的最佳瞬態性能。 SCT1270F在重載和輕載條件下都工作在PWM模式來避免因低開關頻率帶來的應用問題。開關頻率可通過外部電阻從200KHz到2.2MHz進行調節。
SCT1270F具有輸出電壓過壓和過熱保護功能。該器件采用QFN-11 2mmx2.5mm封裝。
SCT1270F采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡允許靈活設置環路動態，以實現在不同負載下的最佳瞬態性能。 SCT1270F在重載和輕載條件下都工作在PWM模式來避免因低開關頻率帶來的應用問題。開關頻率可通過外部電阻從200KHz到2.2MHz進行調節。
SCT1270F具有輸出電壓過壓和過熱保護功能。該器件采用QFN-11 2mmx2.5mm封裝。
應用：
- 藍牙音箱
- 便攜式POS終端
- 快充移動電源
- 電子煙
- 戶外手電
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT1270F Datasheet Rev 1.2 | 2024-12-16 |
 下載
|
