DC-DC 升壓轉換器
下載datasheet
加入購物車
收藏
- 產品介紹
- 技術資料
- 參數對比
產品特征
特性：
- 寬輸入電壓范圍：2.7V-14.0V
- 寬輸出電壓范圍：4.5V-14.6V
- 全集成的 13mΩ 高側 FET 和11mΩ 低側 FET
- 在Vin=3.6V、Vout=9V/3A時效率高達92%
- 高達 12A 的開關電流和可編程峰值電流限
- 提供外部P-Channel MOSFET進行負載斷開控制
- 典型關斷電流：1uA
- 可編程開關頻率：200kHz-2.2MHz
- 可選 PFM 或強制 PWM 模式
- 可編程軟啟動
- 輸出和反饋過壓保護
- 過溫保護：150°C

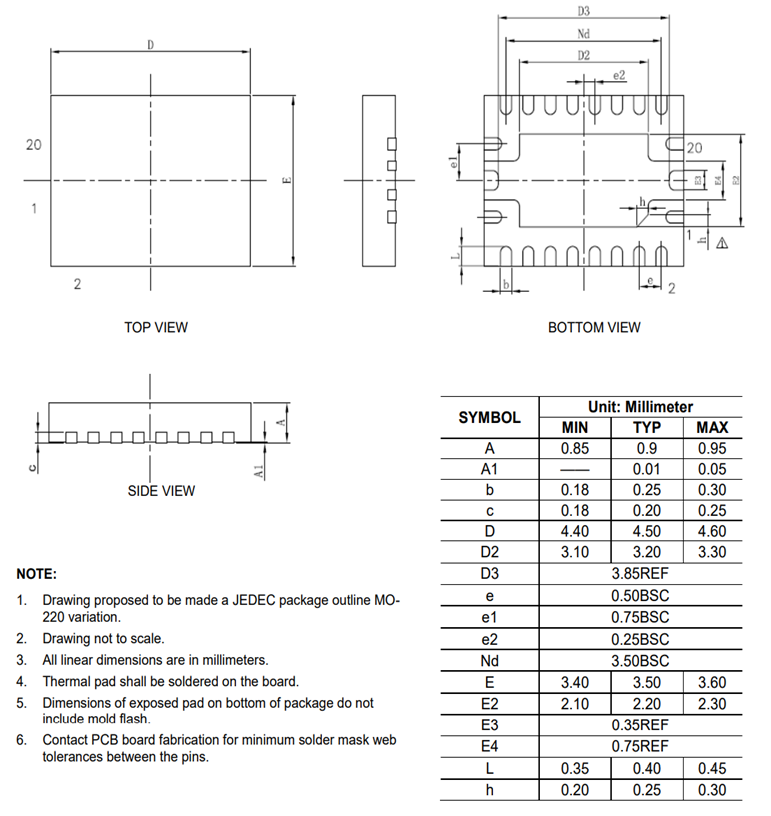

- 采用 DFN-20 3.5mmx4.5mm 封裝
描述：

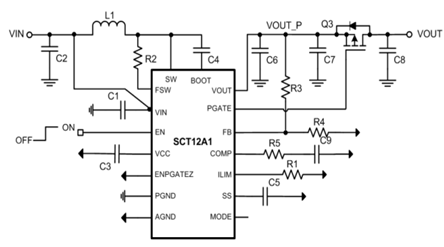

SCT12A1是一款高效率，全集成 13mΩ 高側MOSFET和11mΩ低側MOSFET的同步升壓轉換器，支持 2.7V 至 14V 輸入電壓范圍，最高可達12A 開關電流。開關電流限可以通過外部電阻進行調節。
SCT12A1采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡可靈活設置環路動態，以實現在不同的負載條件最佳瞬態性能。使用 MODE 引腳選可選擇脈沖頻率調制 （PFM） 模式或強制脈寬調制 （PWM） 模式。
SCT12A1為外部提供柵極控制P溝道MOSFET用于斷開負載與升壓轉換器的輸出。此安全功能可防止負載在關斷時升壓變換器的輸入輸出短路或者輸出短路到地時造成的損壞。
SCT12A1具有輸出電壓和反饋電壓雙重監控來保護過壓。它還具有逐周期峰值電流限制和過溫保護功能。
該器件采用扁平封裝DFN-20L 3.5mmx4.5mmx0.9mm，具有增強的散熱盤。
SCT12A1采用自適應恒定關斷時間峰值電流控制以提供快速瞬態。外部補償網絡可靈活設置環路動態，以實現在不同的負載條件最佳瞬態性能。使用 MODE 引腳選可選擇脈沖頻率調制 （PFM） 模式或強制脈寬調制 （PWM） 模式。
SCT12A1為外部提供柵極控制P溝道MOSFET用于斷開負載與升壓轉換器的輸出。此安全功能可防止負載在關斷時升壓變換器的輸入輸出短路或者輸出短路到地時造成的損壞。
SCT12A1具有輸出電壓和反饋電壓雙重監控來保護過壓。它還具有逐周期峰值電流限制和過溫保護功能。
該器件采用扁平封裝DFN-20L 3.5mmx4.5mmx0.9mm，具有增強的散熱盤。
應用：
- 藍牙音頻
- 移動電源
- POS系統
- 電子煙
- USB 供電
技術資料
| 標題 | 時間 | 下載 |
|---|---|---|
| SCT12A1 評估版手冊 | 2024-10-24 |
 下載
|
| SCT12A0DHKR,SCT12A1DHKR-可靠性報告 R0.0 | 2024-11-04 |
登錄下載
|
| SCT12A1 Datasheet Rev 2.0 | 2024-12-16 |
下載
|
