DC-DC 降壓轉換器
Step-down DCDC converter
下載datasheet
加入購物車
收藏
- 產品介紹
- 參數對比
產品特征
產品特征
應用
?汽車系統 ?USB Type-C 供電（USB PD）、USB 充電 ?工業與醫療分布式電源
描述
?符合 AEC-Q100 標準，測試結果如下：
- 器件溫度等級 1：環境工作溫度范圍 - 40°C 至 125°C ?寬輸入電壓范圍：3.8V-40V ?連續輸出電流最高 3.5A ?0.8V±1% 反饋基準電壓 ?集成 80mΩ 高壓側和 50mΩ 低壓側功率 MOSFET ?脈沖跳躍模式（PSM），休眠模式下靜態電流為 25μA ?最小導通時間 100ns ?內部軟啟動時間 2ms ?可調頻率 100kHz 至 2.2MHz ?外部時鐘同步 ?用于降低電磁干擾（EMI）的擴頻（FSS）調制技術 ?精密使能閾值，支持可編程輸入欠壓鎖定（UVLO）保護閾值和遲滯 ?低壓差模式運行 ?可衍生反相穩壓器 ?過壓和過溫保護 ?采用 ESOP-8 封裝
應用
?汽車系統 ?USB Type-C 供電（USB PD）、USB 充電 ?工業與醫療分布式電源
描述

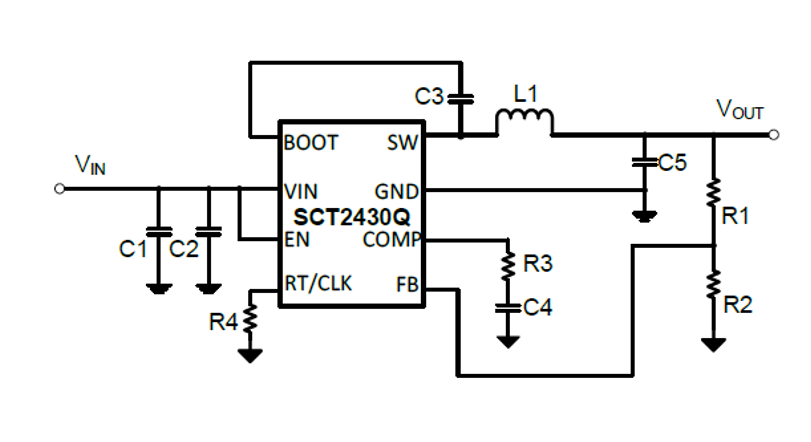

SCT2430Q 是一款 3.5A 同步降壓轉換器，輸入電壓范圍寬達 3.8V 至 40V，集成了 80mΩ 高壓側 MOSFET 和 50mΩ 低壓側 MOSFET。該器件采用峰值電流模式控制，支持脈沖跳躍調制（PSM），典型靜態電流低至 25μA，有助于轉換器在輕載或待機條件下實現高效率。
SCT2430Q 通過外部電阻可實現 100kHz 至 2.2MHz 的可編程開關頻率，為優化效率或外部元件尺寸提供了靈活性。轉換器支持 100kHz 至 2.2MHz 頻段的外部時鐘同步。憑借高壓側 MOSFET 僅 100ns 的最小導通時間，SCT2430Q 能夠實現從高輸入電壓到低輸出電壓的功率轉換。
SCT2430Q 是一款電磁干擾（EMI）友好型降壓轉換器，采用優化設計以降低 EMI。其具備擴頻（FSS）功能，開關頻率抖動范圍為 ±6%，調制速率為開關頻率的 1/512，可有效降低傳導干擾。

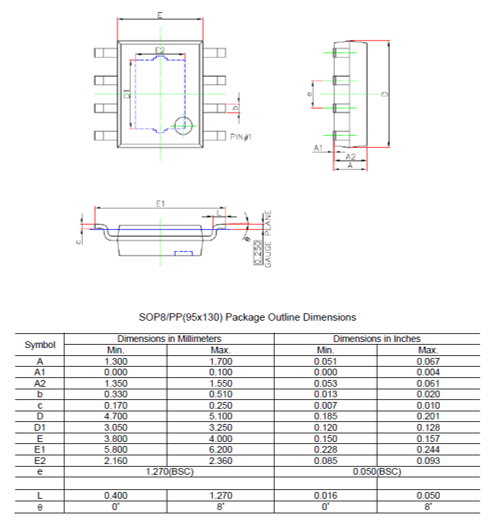

SCT2430Q 提供逐周期電流限制與打嗝模式過流保護、過熱關斷保護、輸出過壓保護及輸入欠壓保護。該器件采用 8 引腳熱增強型 SOP-8 封裝。
